Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par bruno1963 Lun 8 Fév 2021 - 9:44

+1
coyote a écrit:Si je m'en tiens à ce que tu as écrit (et j'ai bien lu tous tes posts depuis le début) :
tu n'as " pas de jus à la sortie du relais quand j'appui sur le bouton du démarreur.  "

pour moi ce n'est pas le solénoïde qui est en cause (il ne reçoit pas de courant) mais plutôt en amont.
Tu as vérifié les sécurités : tout est ok
Tu as testé le démarreur : il fonctionne
Tu as testé le relais : il fonctionne
As-tu testé le contacteur à la poignée ?

bruno1963
Membre VIP, spécialiste custom
Membre VIP, spécialiste custom


Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par taillam Lun 8 Fév 2021 - 9:45

Le relais ne fonctionne pas, pas de courant en sortie à l'appui sur le démarreur et pas de clic.
taillam
taillam
Amateur
Amateur

Moto : CB125R
Localisation : Ambert (63)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par Alabasse 14 Lun 8 Fév 2021 - 9:48

S L C

- et quand reçois tu le relais de rechange ? on a hâte de connaitre le dénouement   Twisted Evil

petit V  à plus tard
alain
Alabasse 14
Alabasse 14
Staff
Staff

Moto : Yamaha DTMX 125; Honda XLV Varadero 125
Localisation : Caen Normandie

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par taillam Lun 8 Fév 2021 - 9:52

Le relais vient d'être expédié.
Je vous tiens au courant, pas de souci.
taillam
taillam
Amateur
Amateur

Moto : CB125R
Localisation : Ambert (63)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par Alabasse 14 Lun 8 Fév 2021 - 9:54

Wink Wink Wink

- bien la conclusion sur le "courant"  12 v je suppose  moque moque moque

petit V   à plus tard
alain
Alabasse 14
Alabasse 14
Staff
Staff

Moto : Yamaha DTMX 125; Honda XLV Varadero 125
Localisation : Caen Normandie

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par bruno1963 Lun 8 Fév 2021 - 9:59

Very Happy Very Happy je pense ,que c est cela , mais si il avait -+ sur le démarreur , direct , avec une batterie , la moto aurait démarré , mais je ne suis qu' un testeur mirror  ,
Alabasse 14 a écrit:S L C

- et quand reçois tu le relais de rechange ? on a hâte de connaitre le dénouement   Twisted Evil

petit V  à plus tard
alain
bruno1963
bruno1963
Membre VIP, spécialiste custom
Membre VIP, spécialiste custom

Moto : honda shadow , suzuki smx ,kymco
Localisation : nord

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par taillam Lun 8 Fév 2021 - 10:09

La moto démarre à condition que le + du contact soit branché, et la il ne l'était pas.
taillam
taillam
Amateur
Amateur

Moto : CB125R
Localisation : Ambert (63)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par bruno1963 Lun 8 Fév 2021 - 10:32

taillam a écrit:La moto démarre à condition que le + du contact soit branché, et la il ne l'était pas.
Very Happy Very Happy :Dsi demare en direct c est bien le relais de démarrage
bruno1963
bruno1963
Membre VIP, spécialiste custom
Membre VIP, spécialiste custom

Moto : honda shadow , suzuki smx ,kymco
Localisation : nord

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par rantanplan Lun 8 Fév 2021 - 10:38

alors pour info sur ma keeway :

secu béquille agit sur l'allumage (démarreur tourne )

secu point mort coupe le demareur

secu embrayage shunt la secu point mort en positon debrayé


en général on trouve 12v  permanent sur la borne + de puissance du solénoïde de démarrage ( relais)  ce circuit peut être protégé par une protection thermique fusible ou bilame

dans certain cas le circuit bobine du solénoïde peu être commandé par un relais pour ne pas surcharger les contacts du bouton de démarrage
rantanplan
rantanplan
Passionné
Passionné

Moto : keeway superligth
Localisation : souvignargues

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par taillam Lun 8 Fév 2021 - 11:23

Pas de sécurité sur la Daelim VT évo 125.
Discussion sur page fb daelim VT, circuit élec basique....De toute façon la pièces est en route, on verra au remontage   petit V
taillam
taillam
Amateur
Amateur

Moto : CB125R
Localisation : Ambert (63)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par phifi Lun 8 Fév 2021 - 11:33

Regarde ici http://vt1998.eklablog.fr/equipements-electriques-p364486
Tu as le schéma électrique et la procédure de test du relais.
phifi
phifi
Membre en Or, Expert mécanique
Membre en Or, Expert mécanique

Moto : 240TDR 900TDM
Localisation : 33

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par taillam Lun 8 Fév 2021 - 11:55

C'est exactement ça, mais le ohm mètre reste muet..
taillam
taillam
Amateur
Amateur

Moto : CB125R
Localisation : Ambert (63)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par phifi Lun 8 Fév 2021 - 14:43

think La piste du contacteur n'est donc pas à exclure...
phifi
phifi
Membre en Or, Expert mécanique
Membre en Or, Expert mécanique

Moto : 240TDR 900TDM
Localisation : 33

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par Alabasse 14 Lun 8 Fév 2021 - 17:14

S L C

- j'avais cru comprendre que le 12 v arrivait à l'entrée du relais   Shocked

petit V  à la r'voyure
alain
Alabasse 14
Alabasse 14
Staff
Staff

Moto : Yamaha DTMX 125; Honda XLV Varadero 125
Localisation : Caen Normandie

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par phifi Mar 9 Fév 2021 - 18:31

Wink Je pense que vous ne parlez pas de la même chose en ce qui concerne l'entrée du relais...

Le +12 volts de la batterie est connecté sur une borne du relais, donc en vérifiant seulement à ce niveau il y aura forcément du jus.

Le schéma de test du relais de démarreur est visible sur ce lien http://data0.eklablog.fr/vt1998/perso/revue%20technique/daelim-p48-equipementselectriques.jpg
On voit bien qu'il s'agit de brancher le +12 volts de la batterie sur une autre borne du relais, puis de mesurer à l'ohmètre entre les deux "bornes principales" du relais.
phifi
phifi
Membre en Or, Expert mécanique
Membre en Or, Expert mécanique

Moto : 240TDR 900TDM
Localisation : 33

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par taillam Mar 9 Fév 2021 - 18:46

Le relais n'a que 2 bornes, donc on est obligé d'alimenter par l'entrée. si il n'y a rien en sortie en appuyant sur le bouton de démarrage, c'est que le relai ns ne fait plus contact et n'alime.te plus le démarreur qui tourne en direct. Ou !!c'est le bouton du comodo....
taillam
taillam
Amateur
Amateur

Moto : CB125R
Localisation : Ambert (63)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par coyote Mar 9 Fév 2021 - 18:56

coyote a écrit:
As-tu testé le contacteur à la poignée ?

Je n'ai pas vu la réponse,  elle m'a peut-être échappé..
coyote
coyote
Membre en Or
Membre en Or

Moto : Honda Varadero à carbus
Localisation : LA RÉOLE (33)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par taillam Mar 9 Fév 2021 - 19:12

non pas testé. tant pis 😞😞
taillam
taillam
Amateur
Amateur

Moto : CB125R
Localisation : Ambert (63)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par phifi Mar 9 Fév 2021 - 19:14

taillam a écrit:Le relais n'a que 2 bornes, donc on est obligé d'alimenter par l'entrée.  si il n'y a rien en sortie en appuyant sur le bouton de démarrage,  c'est que le relai ns ne fait plus contact et n'alime.te plus le démarreur qui tourne en direct. Ou !!c'est le bouton du comodo....

Idea Regarde bien le schéma électrique global et le schéma de test !!
Démarrage Daelim VT - Page 3 Captur13
Démarrage Daelim VT - Page 3 Captur14

Ensuite pense au schéma de principe d'un relais.
Démarrage Daelim VT - Page 3 Relais-schema-2

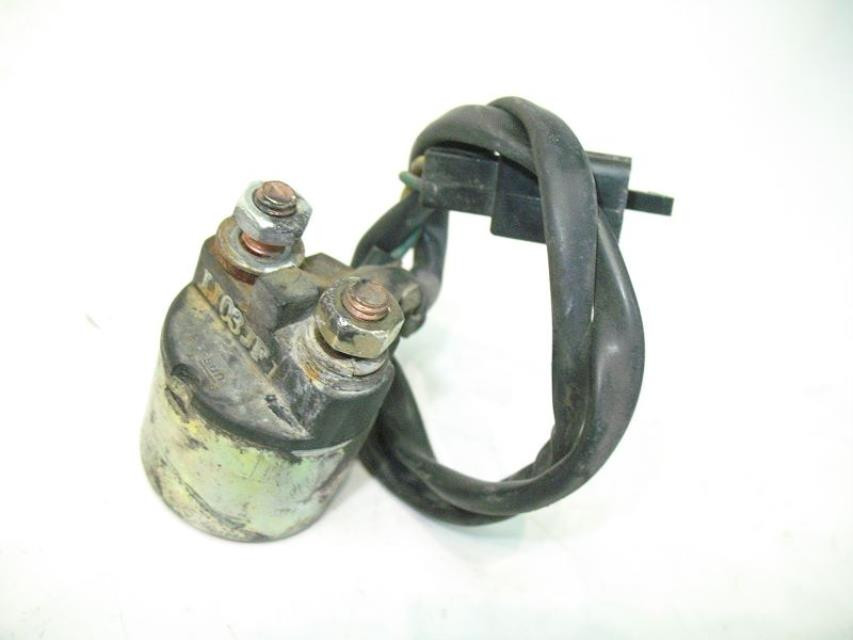

Puis visualise ton relais et ses connecteurs.
Démarrage Daelim VT - Page 3 Relais-de-demarreur-daelim-vt-125-custom-98-03
phifi
phifi
Membre en Or, Expert mécanique
Membre en Or, Expert mécanique

Moto : 240TDR 900TDM
Localisation : 33

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par taillam Mar 9 Fév 2021 - 19:42

1 fiche a l'entrée, 1 fiche en sortie, contact, en appuyant sur le démarreur, je devrai avoir du courant en sortie, là j'en ai pas. c'est peut etre le comodo c'est sur, mais il y a de grande chance que ce soit le relais. c'est pas le contact, c testé.
taillam
taillam
Amateur
Amateur

Moto : CB125R
Localisation : Ambert (63)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par phifi Mar 9 Fév 2021 - 19:58

En fait, tu n'as pas testé le relais et tu as commandé la pièce au "feeling" excellent
C'est du 50/50 et avec du bol ça peut marcher, ...ou pas.
phifi
phifi
Membre en Or, Expert mécanique
Membre en Or, Expert mécanique

Moto : 240TDR 900TDM
Localisation : 33

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par taillam Mar 9 Fév 2021 - 20:01

voila c'est ça.
taillam
taillam
Amateur
Amateur

Moto : CB125R
Localisation : Ambert (63)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par bruno1963 Mar 9 Fév 2021 - 20:30

+1
phifi a écrit:En fait, tu n'as pas testé le relais et tu as commandé la pièce au "feeling" excellent
C'est du 50/50 et avec du bol ça peut marcher, ...ou pas.
bruno1963
bruno1963
Membre VIP, spécialiste custom
Membre VIP, spécialiste custom

Moto : honda shadow , suzuki smx ,kymco
Localisation : nord

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par coyote Mar 9 Fév 2021 - 21:14

une fois changé : tu auras éliminé une piste  good
et si c'est la cause de la panne :  ouaiii
coyote
coyote
Membre en Or
Membre en Or

Moto : Honda Varadero à carbus
Localisation : LA RÉOLE (33)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par taillam Lun 15 Fév 2021 - 8:35

Salut à tous,

Relais changé, moto démarrée....ça roule ......Merci à tous.

à plus
taillam
taillam
Amateur
Amateur

Moto : CB125R
Localisation : Ambert (63)

Revenir en haut Aller en bas

Démarrage Daelim VT - Page 3 Empty Re: Démarrage Daelim VT

Message par Alabasse 14 Lun 15 Fév 2021 - 8:53

boujou les amis

good   content que ça roule, donne nous vite des nouvelles de la route...


petit V  à plus tard
alain
Alabasse 14
Alabasse 14
Staff
Staff

Moto : Yamaha DTMX 125; Honda XLV Varadero 125
Localisation : Caen Normandie

Revenir en haut Aller en bas
