Problème changement feu LED

+2
lio29
Dreadaz
6 participants

Aller en bas

Problème changement feu LED Empty Problème changement feu LED

Message par Dreadaz Mer 17 Mai 2023 - 20:33

Bonjour,

Le feu arrière de ma Bulit 125 est tombé, cassé.. J'ai fini avec le cable qui pendouille :)
Normal pour une Bulit vous allez me dire !

J'ai acheté un nouveau feu arrière, LED 12V. Et malheureusement ça ne fonctionne pas !
Une idée ? Mon feu avant et clignotants fonctionnent bien.
J'ai trouvé une boite à fusible avec 5 fusibles bleus "15", tous ok (à priori... vous l'avez compris j'ai peu de notion).
Est-ce qu'un mauvais branchement, ou deux fils qui se touchent lors de la perte du feu d'origine aurait pu causer un problème ?
Problème de compatibilité au niveau ampérage et watt ?

Merci ! :)
Dreadaz
Dreadaz
En rodage
En rodage

Moto : Bullit Bluroc 125cc
Localisation : France

Revenir en haut Aller en bas

Problème changement feu LED Empty Re: Problème changement feu LED

Message par lio29 Mer 17 Mai 2023 - 20:34

Salut,

Sans être électricien, je pense que le problème vient de l amperage.
Essais avec une ampoule classique pour voir.

Sujet déplacé au bon endroit

_________________
A+lio
lio29
lio29
Staff
Staff

Moto : Honda cb125r 2020/yamaha mt07 2018 /ducati monster 821 stealth 2021
Localisation : Bretagne/Finistère/quimper

Revenir en haut Aller en bas

Problème changement feu LED Empty Re: Problème changement feu LED

Message par SebLob Mer 17 Mai 2023 - 20:59

je vois pas le rapport avec l'ampérage du tout, encore çà serait des clignos LEDs.

Faudrait déja savoir si le feu lui même, non monté sur la moto, fonctionne, en l'alimentant par exemple directement sur la batterie (démontée de la moto si c'est plus pratique)

Deux fils qui se seraient touché suite à la perte du feu d'origine çà aurait fait "grillé" le fusible correspondant et si tu dis que les fusible sont bon  think

A voir aussi les branchements que tu as fait car avec du matos chinois, parfois on a le problème que le fil noir qui est généralement la masse pour l'intégralité de toutes les marques de moto, voir de bagnole de la planète, peut ètre un fil positif, de là çà ne les dérangerait alors pas non plus de te balancer le fil rouge comme étant la "masse" et comme souvent pour un feu arrière de moto il y a 3 fils , une masse, un positif pour la veilleuse, un positif pour le feu stop, forcément si c'est pas branché au bon endroit alors çà marche pas.
SebLob
SebLob
Expert
Expert

Moto : DTR125/200, Ténéré 125, Mz 125 SM, RD07
Localisation : A coté de Toulouse

Revenir en haut Aller en bas

Problème changement feu LED Empty Re: Problème changement feu LED

Message par gg90 Mer 17 Mai 2023 - 22:18

+1 les LED fonctionne que dans un sens

_________________
RD 50 M ,DT 50M que du 2 temps dans le panier ouaiii
gg90
gg90
Staff
Staff

Moto : 125 dtlc 1HR,125 TDR
Localisation : CAPITAL DU TGV

http://yamaha-50cm.xooit.fr/index.php

Revenir en haut Aller en bas

Problème changement feu LED Empty Re: Problème changement feu LED

Message par Dreadaz Jeu 18 Mai 2023 - 14:51

Bonjour,
Merci beaucoup pour vos réponses !
Donc ok, on élimine l'ampérage.
Alors, je connais quels fils fait quoi sur la la nouveau feu mais pas sur le moto en effet... Même si le cable terre est bien comme notre cable vert et jaune ; espérons qu'il soit pas utilisé pour autre chose Very Happy
Dans tous les cas je testerai toutes les combinaisons possible, mais déjà en testant les deux cables hors terre, aucun signal.

Je veux bien tester sur le phare directement sur la batterie de moto enfin d'être fixé sur le bon fonctionnement du phare... MAIS comme je ne suis pas alaise avec ça, je ne voudrait pas faire de connerie, ou me faire peur... Est-ce possible d'avoir un plus d'info sur la procédure ?
Je débranche complètement la batterie de la moto et je pose le un des trois fil sur le +12V de la batterie ? Ou j'ai besoin de fermer le circuit avec le -12V de la batterie et ?

Merci !
Dreadaz
Dreadaz
En rodage
En rodage

Moto : Bullit Bluroc 125cc
Localisation : France

Revenir en haut Aller en bas

Problème changement feu LED Empty Re: Problème changement feu LED

Message par phifi Jeu 18 Mai 2023 - 18:22

Il n'y a pas de "terre" sur une moto !!
Le vil vert/jaune a donc une autre utilité.
phifi
phifi
Membre en Or, Expert mécanique
Membre en Or, Expert mécanique

Moto : 240TDR 900TDM
Localisation : 33

Revenir en haut Aller en bas

Problème changement feu LED Empty Re: Problème changement feu LED

Message par atap Ven 19 Mai 2023 - 0:21

phifi a écrit:Il n'y a pas de "terre" sur une moto !!
Le vil vert/jaune a donc une autre utilité.
Comme pour une voiture, mais il a peut être voulu dire la masse 😉
atap
atap
Membre en Or
Membre en Or

Moto : mt 125/2020
Localisation : Charente maritime 17/Royan

Revenir en haut Aller en bas

Problème changement feu LED Empty Re: Problème changement feu LED

Message par SebLob Sam 20 Mai 2023 - 18:11

Pour tester le feu à LED le plus sécurisé  c'est de sortir la batterie de la moto, et il faut évidemment trouver quel fil est à relier à la borne moins et quel fil à la borne plus.

Mais tu dis savoir DEJA a quoi servent chacun des fils du feu, donc tu dois alors savoir quel fil est à relier à la masse (au moins) tandis que chacun des autres fils çà devrait ètre le + pour la veilleuse et le + pour le feu stop (mais si ton "feu arrière" fait aussi les clignos arrières alors çà se complique niveau nombre de fils).

Pour la moto, ben pareil on manque d'infos et on ne sait pas combien de fils tu as a brancher.

Si c'est 3 fils, alors dans l'idéel il faudrait un petit multimètre/volt mètre.

Entre l'UN des fils de l'a moto et l'un des 2 autres tu devrais trouver du +12 Volt quand l'éclairage est allumé, donc le fil ou tu as mis la "pointe de touche" noire du multimètre c'est la "masse" et l'autre c'est le "+" qui vient de l'éclairage.
Si çà t'indique du - 12 volt çà veut dire que c'est le contraire (je sais pas si c'est clair  Question)

Et entre le même fil qui se révèle ètre le masse et l'autre fil, tu ne devrais trouver du +12 Volt QUE quand tu actionne la manette de frein avant, ou la pédale de frein, c'est donc le fil pour alimenter le "+" de la partie "feu stop" .

Mais pas évident de t'aider sans savoir a quoi ressemble le feu à led et surtout les fils à brancher, ni a quoi ressemble les branchement que tu as à l'arrière de ta moto  think
SebLob
SebLob
Expert
Expert

Moto : DTR125/200, Ténéré 125, Mz 125 SM, RD07
Localisation : A coté de Toulouse

Revenir en haut Aller en bas

Problème changement feu LED Empty Re: Problème changement feu LED

Message par Dreadaz Mar 23 Mai 2023 - 14:26

Bonjour et merci pour votre aide.

En effet, je parle bien de la masse et non de la terre.

Concernant le test proposé par  @SebLob

- Pas de problème pour sortir la batterie et repérer le + et -
- Au niveau du feu arrière, seulement 3 fils ; les clignotants sont séparés.
• Noir : Masse
• Jaune : Lumière
• Rouge : Frein

Malheureusement je n'ai pas de multimètre, mais je vais donc directement tester avec la batterie, le fil jaune lumière et fil rouge au cas ou.

Quelle est donc la suite du test ?
Fil noir de masse sur le Moins de la batterie et fil jaune de la lumière sur le Plus ? Merci.


Ci dessous quelques photos de la moto / branchement / feu.

BRANCHEMENT SUR MOTO :

Problème changement feu LED 0210


VUE GENERALE FEU / CLIGNOT

Problème changement feu LED 0110


VERS OÙ PARTENT LES CABLES + BOITIER FUSIBLE
Problème changement feu LED 0310

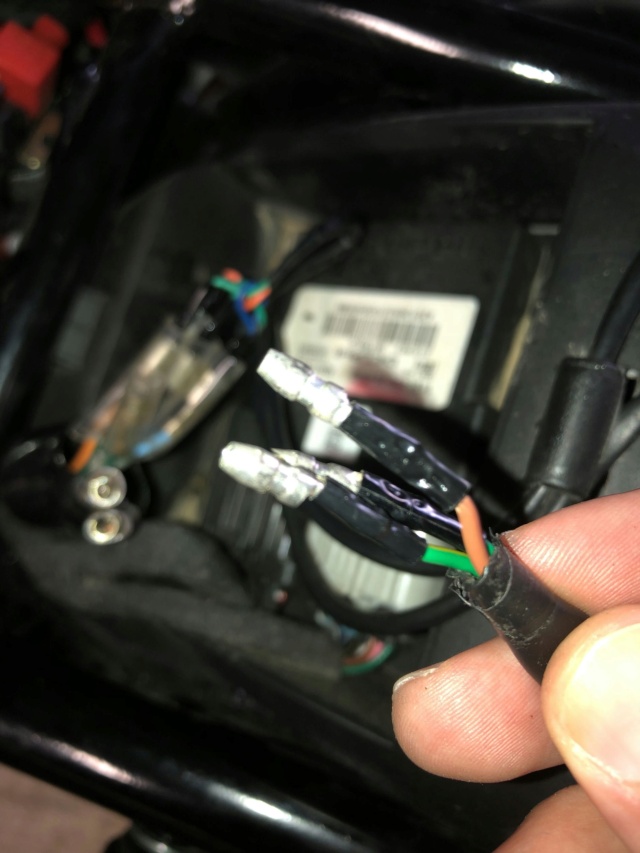

ANCIEN FEU :
Problème changement feu LED Img_3810

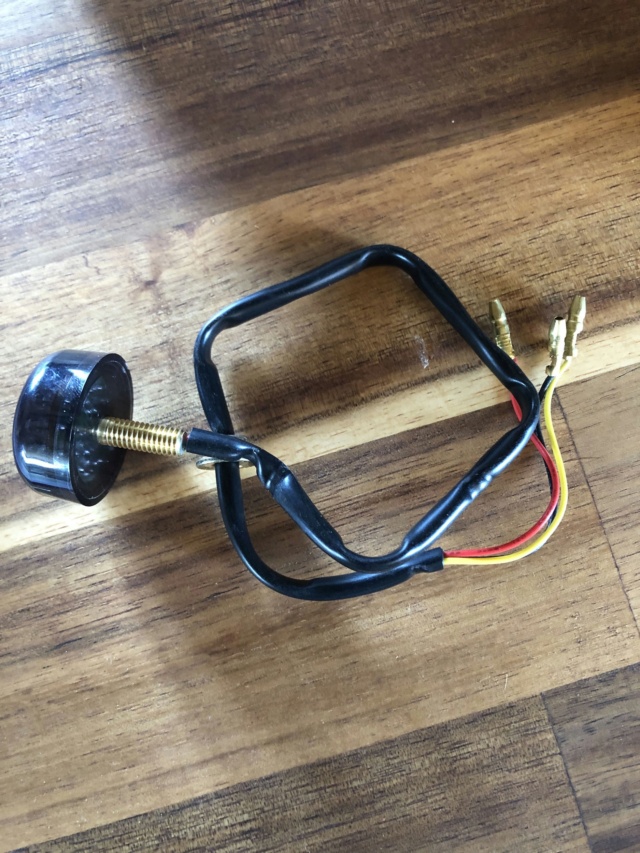

NOUVEAU FEU :
Problème changement feu LED Img_3811

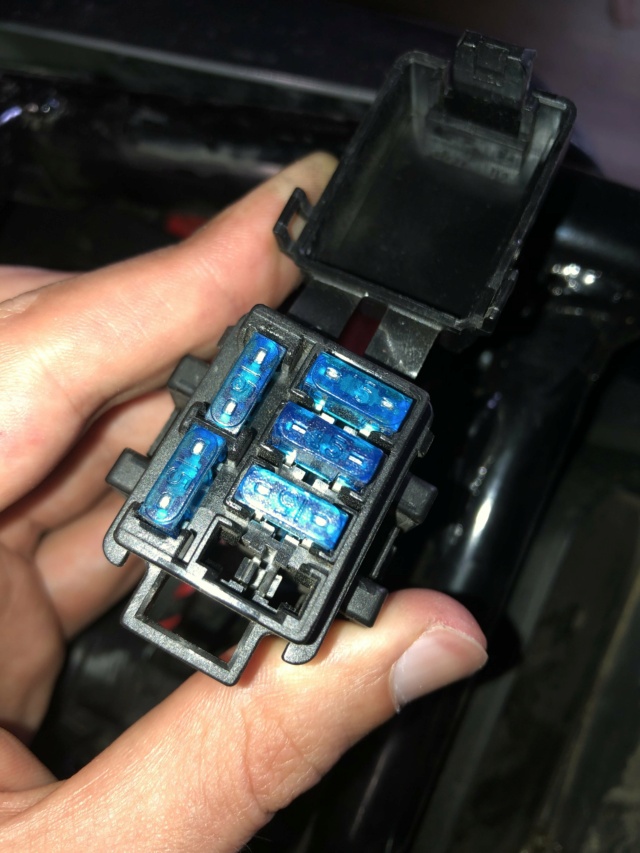

BOITIER FUSIBLE :
Problème changement feu LED 0810
Dreadaz
Dreadaz
En rodage
En rodage

Moto : Bullit Bluroc 125cc
Localisation : France

Revenir en haut Aller en bas

Problème changement feu LED Empty Re: Problème changement feu LED

Message par phifi Mar 23 Mai 2023 - 18:30

Le schéma électrique de ta moto est ici https://www.manualslib.com/manual/1981866/Bullit-Bluroc-125.html?page=32#manual

Sur le faisceau on voit donc que pour le feu arrière:
- le fil vert/jaune et le +12 volts qui alimente le feu stop
- le fil brun est le + 12 volts qui alimente l'éclairage
- le fil vert est la masse.
phifi
phifi
Membre en Or, Expert mécanique
Membre en Or, Expert mécanique

Moto : 240TDR 900TDM
Localisation : 33

Revenir en haut Aller en bas

Problème changement feu LED Empty Re: Problème changement feu LED

Message par Dreadaz Mar 23 Mai 2023 - 18:54

Super merci ce sera bien utile !

Je ne sais pas pourquoi mon dernier message ne s'affiche pas ; mais tout est OK :)
Le fil de masse vert/jaune était en fait utilisé pour le frein !

Merci encore pour votre temps.
