La sonde de température d'air des MT, YZFr et XSR

philartis a écrit:Si un électronicien passait par là, j'aurais bien une question a lui poser.
Quelqu'un ici ?

Et c'est quoi la question

Ben un truc qui ne m'arrange pas du tout - je vais essayé d'être clair.

Suite à mon message où je t'annonce avec fierté que j'ai mesuré 2.7 K pour ce qui est de la résistance interne à l'ECU (R1 sur le mini schéma), je suis allé mesurer si je trouvais une résistivité entre le fil noir (-5v) et le fil Marron/Blanc (sonde IAT), toujours sans brancher le bloc de sonde et capteur.

Et ce qui m'embête c'est que je mesure 5.2 K.
Or ce n'est théoriquement pas possible d'avoir une telle valeur.
Avec 5.2 K en parallèle avec la CTN, les tensions calculées ne collent plus..

La question que j'aimerais poser à quelqu'un qui sait tout, ce serait : Est-il possible que je mesure cette résistance, juste car l'ensemble n'est pas alimenté ?

Nan parce que jusqu'à présent tout me paraissait parfaitement logique, mais cette dernière mesure fout tout en l'air

La mesure à prendre en compte est celle connecter avec consommation , car sinon la résistance n'est pas valable de mon point de vue

C'est bon - tout est normal
J'ai dessiné le circuit de l'ensemble et ça va tout de suite beaucoup mieux.
Les 5.2 K, je les mesure car je mesure du coup la résistance de 2.7 K plus le circuit en amont - ce que j'ai représenté comme une résistance R2, c'est parce qu'il y a forcément un régulateur 5V et/ou n'importe quel autre composant.
Mais ça on s'en fout puisque la mesure se fait en aval de cette résistance (au point V).

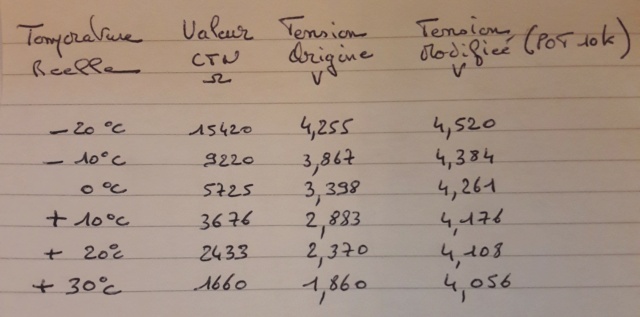

Maintenant que je suis à peu près sur d'avoir tous les éléments en main, j'ai calculé les tensions reçues par l'ECU à l'origine, puis lorsque le potentiomètre est réglé à fond.



C'est sans appel : plus le potentiomètre est réglé fort, plus l'ECU enrichie mais moins il tient compte des variations de températures réelles.

Ne pas se fier à la précision des valeurs - elles sont toutes issues de calculs théoriques.

 pour cette témérité

Salut,

Bigre !
Un vrai travail d ingénieur

A+lio

Test aujourd'hui avec un potentiometre 20k ohms
Au dessus de 12 k ohms la tension reste figée à 4,7v sans défaut
J'ai voulu mesurer du coup la sonde lambda après essais routiers pour voir la richesse mais impossible d'avoir une valeur fixe

Et du coup ça change quelque chose à la conduite ?

Oui le zéro a 200km/h en trois secondes

Wilnot a écrit:Et du coup ça change quelque chose à la conduite ?

Non à ce niveau plus rien , ce week-end je remets tout à zéro (comme d'origine) c'est l'avantage des potentiomètres  pour être sûr de ne pas être dans l'effet Placebo
Comme j'ai tout noté vitesse /tours min suivant les rapports et conso ( ça c'est sûr 0,3l en plus  )

eric02 a écrit:Oui le zéro a 200km/h en trois secondes

 0 à 125 plutôt

Très franchement je doute que ça dépasse les 0.5cv de plus en puissance maxi, ça joue surtout sur le comportement moteur.

Avec 10K tu avais déjà les 4.7v, tu nous avais dit.

Moi j'ai même pas envie de "monter" si haut, pour ne pas trop perturber la fonction première de la CTN.

Il serait possible d'utiliser une autre CTN pour remplacer le potentiomètre, mais je ne sais pas si ça vaut vraiment le coup..
De toutes façons, CTN en plus ou potentiomètre, dans les deux cas ça réduira quand-même la plage de réglage.

philartis a écrit:Moi j'ai même pas envie de "monter" si haut, pour ne pas trop perturber la fonction première de la CTN.

Il serait possible d'utiliser une autre CTN pour remplacer le potentiomètre, mais je ne sais pas si ça vaut vraiment le coup..
De toutes façons, CTN en plus ou potentiomètre, dans les deux cas ça réduira quand-même la plage de réglage.

Effectivement cela ne sert a rien juste à tester
Je pense qu'il n'y a pas de différence au delà de 5k ohms , mais bon je verrai avec le pot sans cata

phifi a écrit:Très franchement je doute que ça dépasse les 0.5cv de plus en puissance maxi, ça joue surtout sur le comportement moteur.

Oui principalement sur la montée rapide en régime sur les 4 premiers rapports ensuite quand mêmes mieux en 5 ce qui permet de ne pas avoir une 6 anémique

Top ces recherches ! Merci les gars !

quest ce qui se passe ? il y a déjà des problèmes, nous en tant que moto la temp de l'air c'est pas nostre problème, allons....

Plus les normes anti-pollution évoluent, plus nos motos sont réglées pauvre.
Aucun problème a noter si on ne touche à rien, mais en cas de montage d'un filtre à air "performance" par exemple, bien souvent au lieu de noter une amélioration, on remarque une baisse de performance car on se retrouve cette fois-ci vraiment trop pauvre, sans compter que ce n'est pas bon pour la longévité de la mécanique.

L'augmentation de la richesse par la technique étudiée ici est une des solutions les plus faciles et économiques.

philartis a écrit:
Il serait possible d'utiliser une autre CTN pour remplacer le potentiomètre, mais je ne sais pas si ça vaut vraiment le coup..
De toutes façons, CTN en plus ou potentiomètre, dans les deux cas ça réduira quand-même la plage de réglage.

J'ai quand-même étudié ce que ça donnerait avec une CTN.
Ici, c'est en utilisant une CTN de valeur assez basse mais en ajoutant une résistance de 4.7 K en série.
Je trouve que c'est un bon compromis car on conserve une valeur globale qui enrichie bien pour la gamme des températures qui nous intéresse réellement (je ne sors jamais la moto par -10°C), tout en gardant une variation encore correcte sur les basses températures (les plus délicates).
Après, si on remplace la résistance de 4,7 K par un potentiomètre, c'est encore mieux.

La CTN sélectionnée est celle-ci (il faut un Beta pas trop élevé) : https://www.gotronic.fr/art-thermistance-ctn-1-0k-8486-3733.htm

Il faut également que cette CTN ne soit pas influencée par la température que dégage le moteur, aussi je pense que l'idéal serait de la placer sous la selle à l'entrée de la boite à air.



Pour mieux comprendre ces chiffres, c'est comme si on avait seulement installé le potentiomètre de 10K et qu'on le réglait manuellement ainsi :
- à -10°C on le tourne à 98% (sur le tableau au dessus j'ai arrondi les valeurs)
- à 0°C à 78%
- à 10°C à 66%
- à 20°C à 59%
- à 25°C à 57%
- à 30°C à 55%

@philartis très bonne recherche et solution effectivement optimale
A condition de conserver le potentiomètre afin de de pouvoir affiner la richesse suivant le ration air carburant (AFR).
Ce qui signifie qu'il faut quand même leurrer la sonde lambda également

Très intéressant, Visiblement tu maîtrises le sujet

Pourrait on aller plus loin dans la config custom :
Que penses tu d'un Arduino avec mesure du V in et la production d'un V out custom ? (aucune limite de température)
Ton avis ?

@swr85 effectivement ce serait l'idéal
Un V in et out  auto en fonction de la temp et également équilibrage du voltage de la sonde lambda
Mais là ça dépasse mes compétences

Fap a écrit:@swr85 effectivement ce serait l'idéal
Un V in et out  auto en fonction de la temp et également équilibrage du voltage de la sonde lambda
Mais là ça dépasse mes compétences

Avec ton aide, je peux regarder ça, si tu es OK, bien sûr ?

En réfléchissant, Je sais mesurer la temparture extérieur (petit capteur - 10 a +30 degrés ) et générer un tension 0 à 5v. (actuellement 0 à 3,3v, mais ce sera pas compliqué de faire à 5v)
Par contre, je comprends qu'il me faut également la tension de la sonde lambda ?
Quelle est la formule ?

La formule serait si V in sup à 0,5v baisse alors V out à 0,4v mais je sais pas si ça vas être possible car la sonde varie de 0,1v à 0,9v 2fois par seconde
